Gabbia di montaggio per Raspberry Pi 2 B+ per guida DIN Top Hat / Cap Rail / Hutschiene 35 mm

Questa gabbia di montaggio per Raspberry Pi 2 B+ consente di montare il Raspberry Pi B+/2 in modo che stia in piano sul tavolo anche con il dissipatore montato sul fondo.

Ci sono due versioni del supporto:

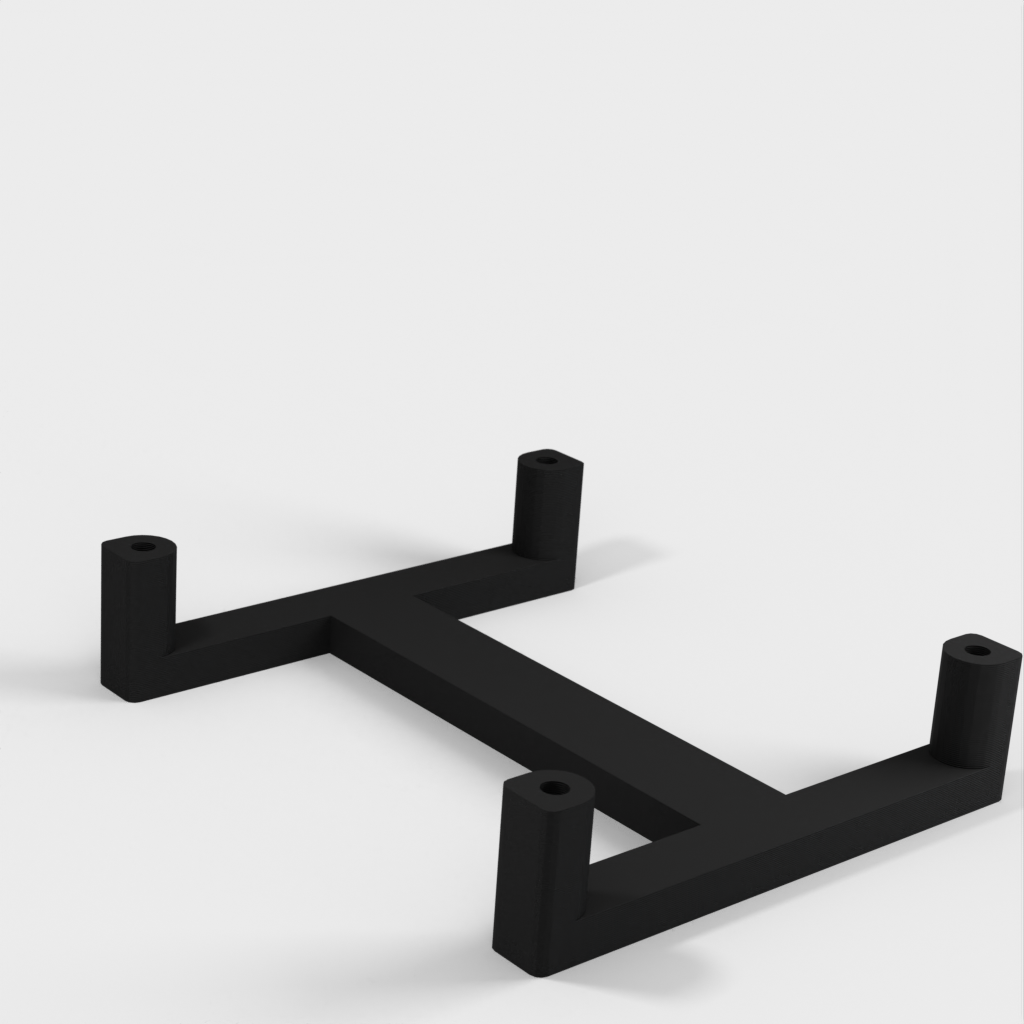

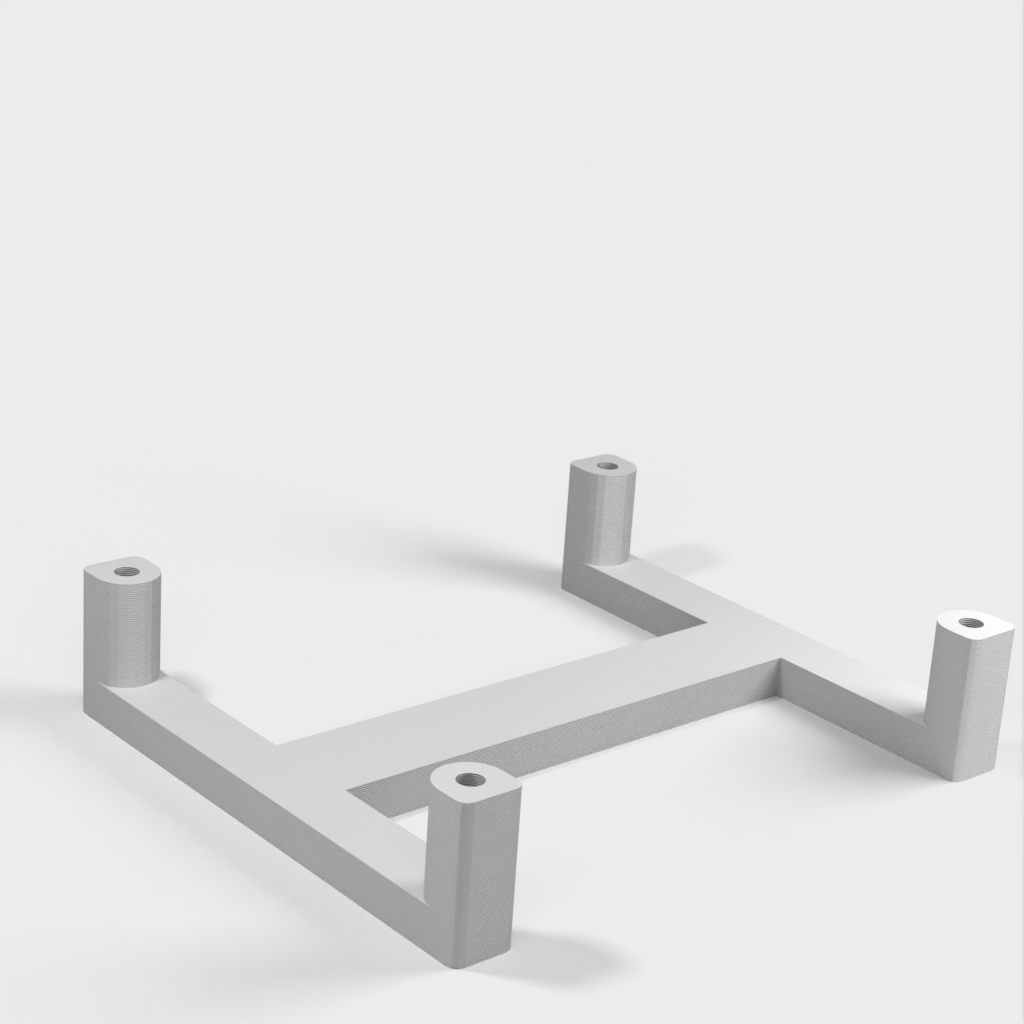

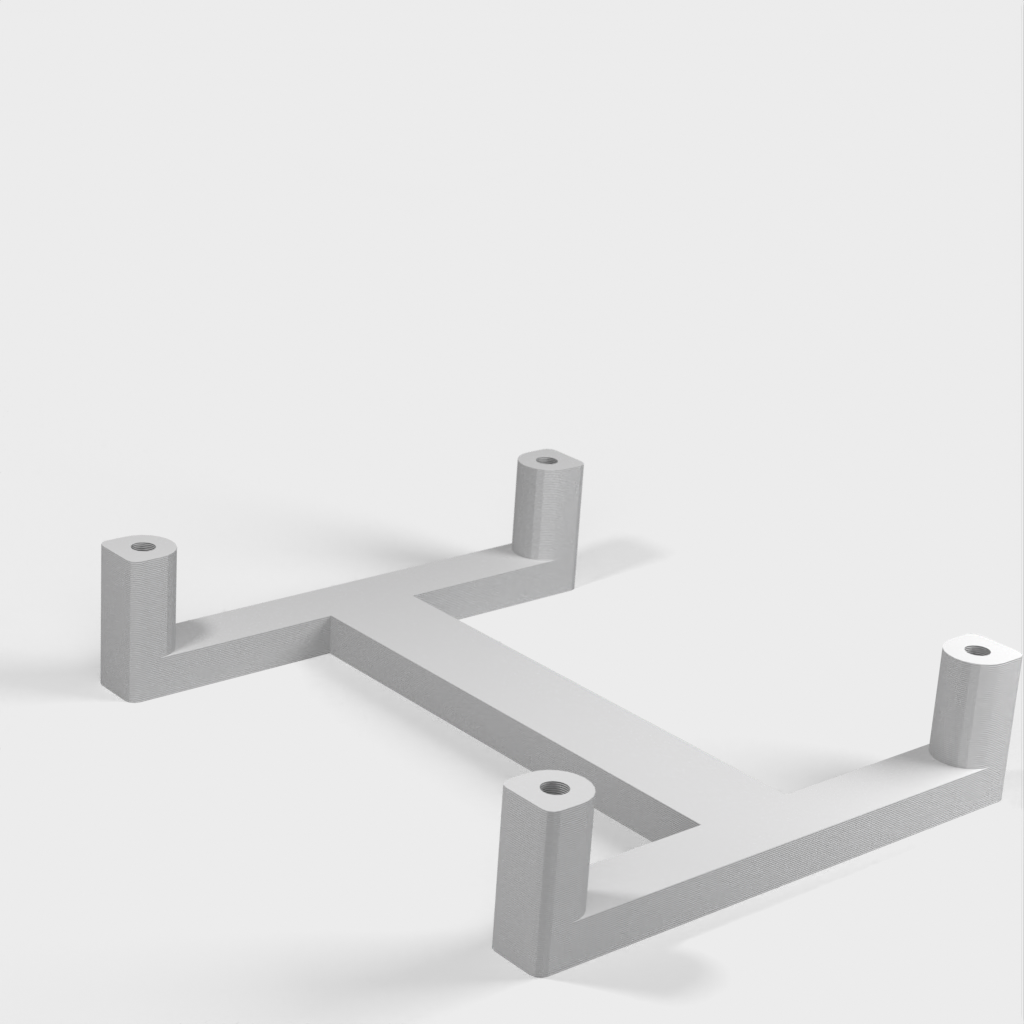

• Una con base piatta per un semplice supporto da tavolo o da incollare alla piastra di base di montaggio Cap Rail
.

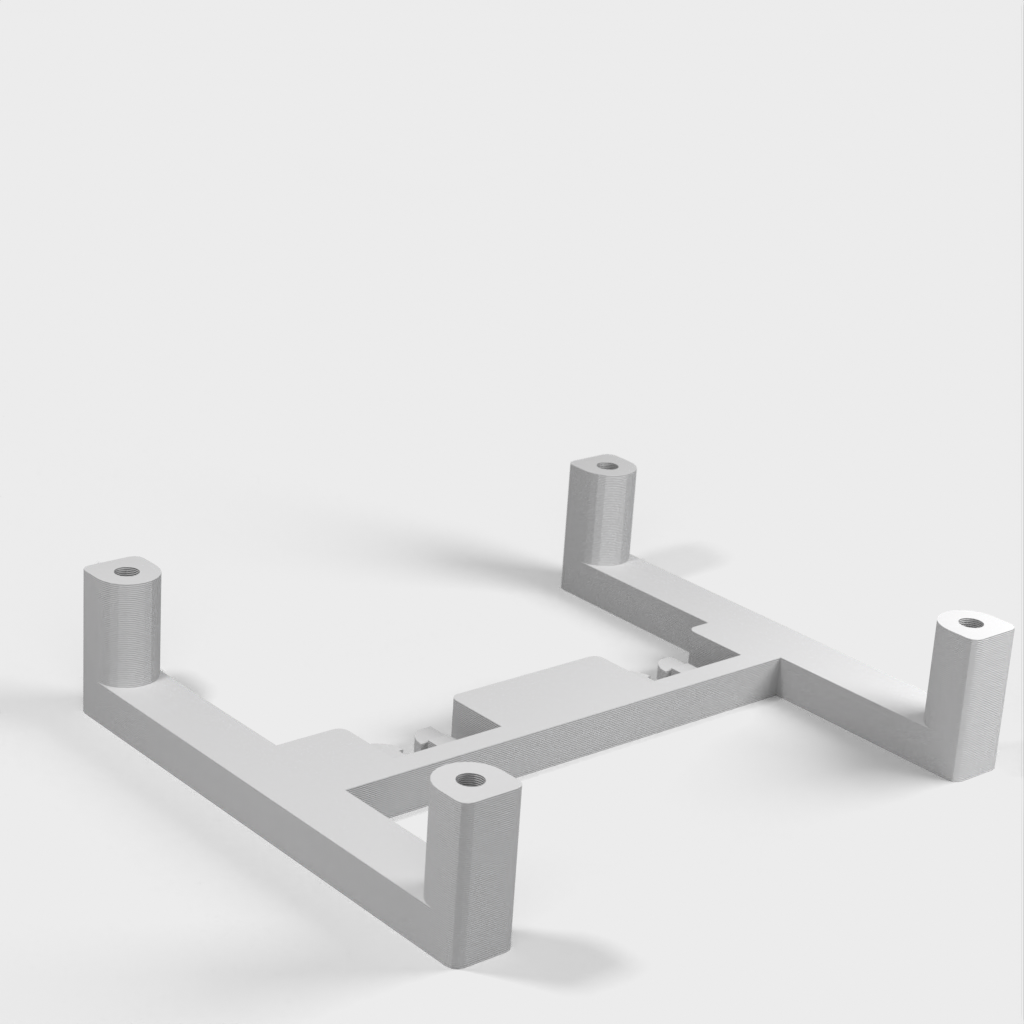

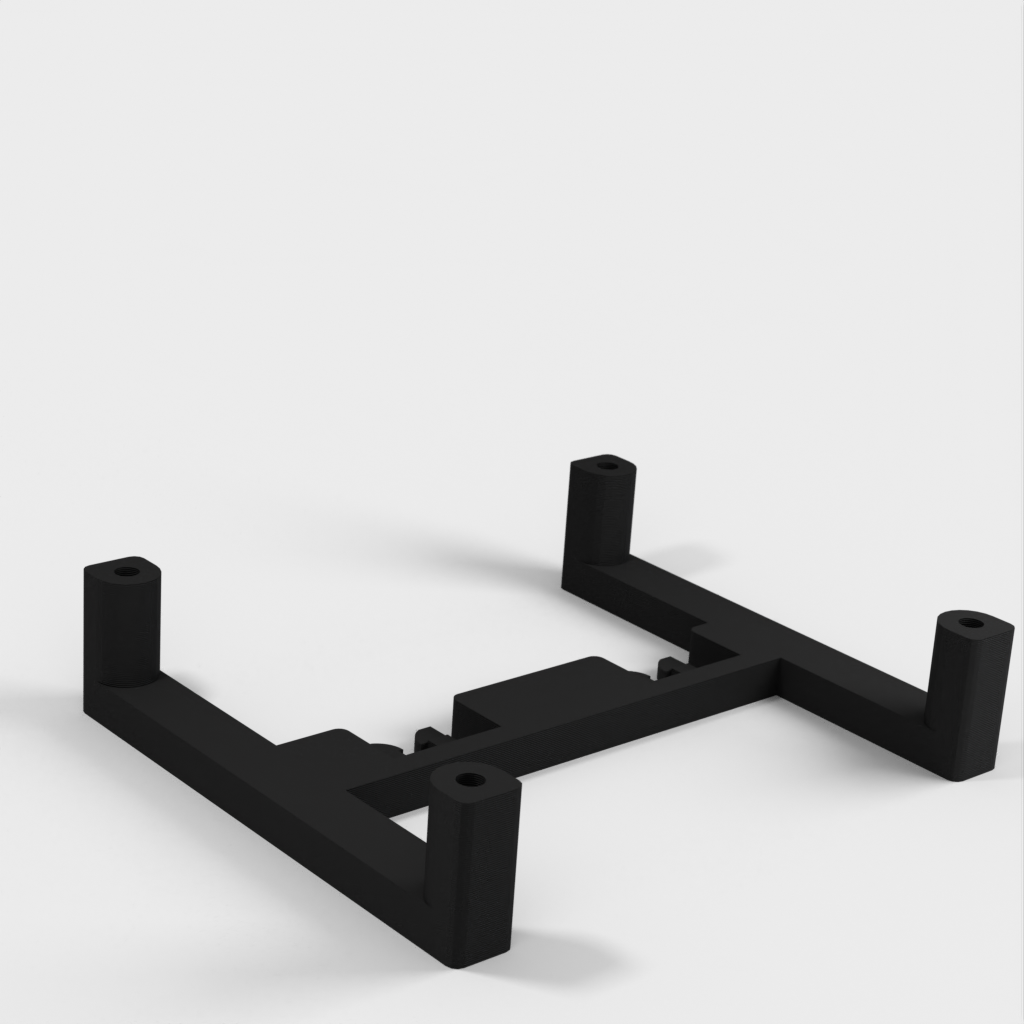

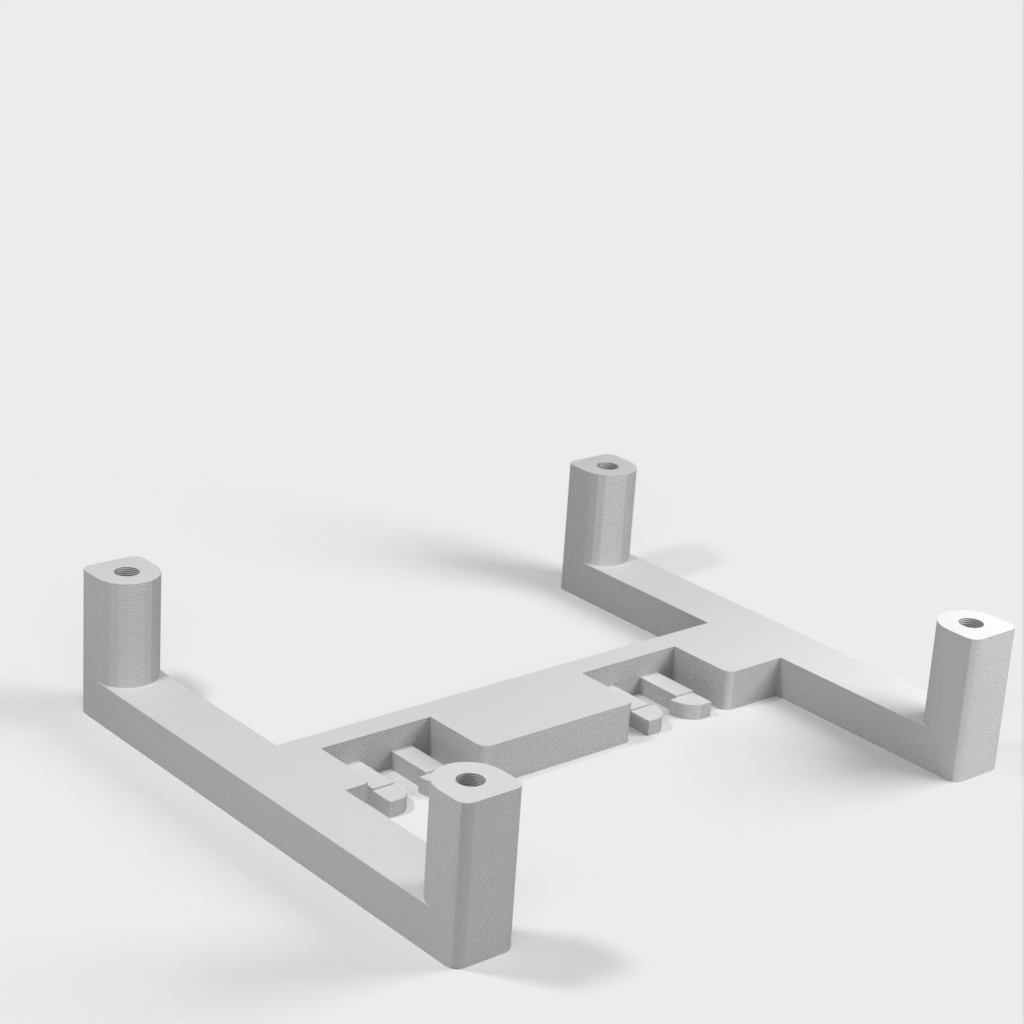

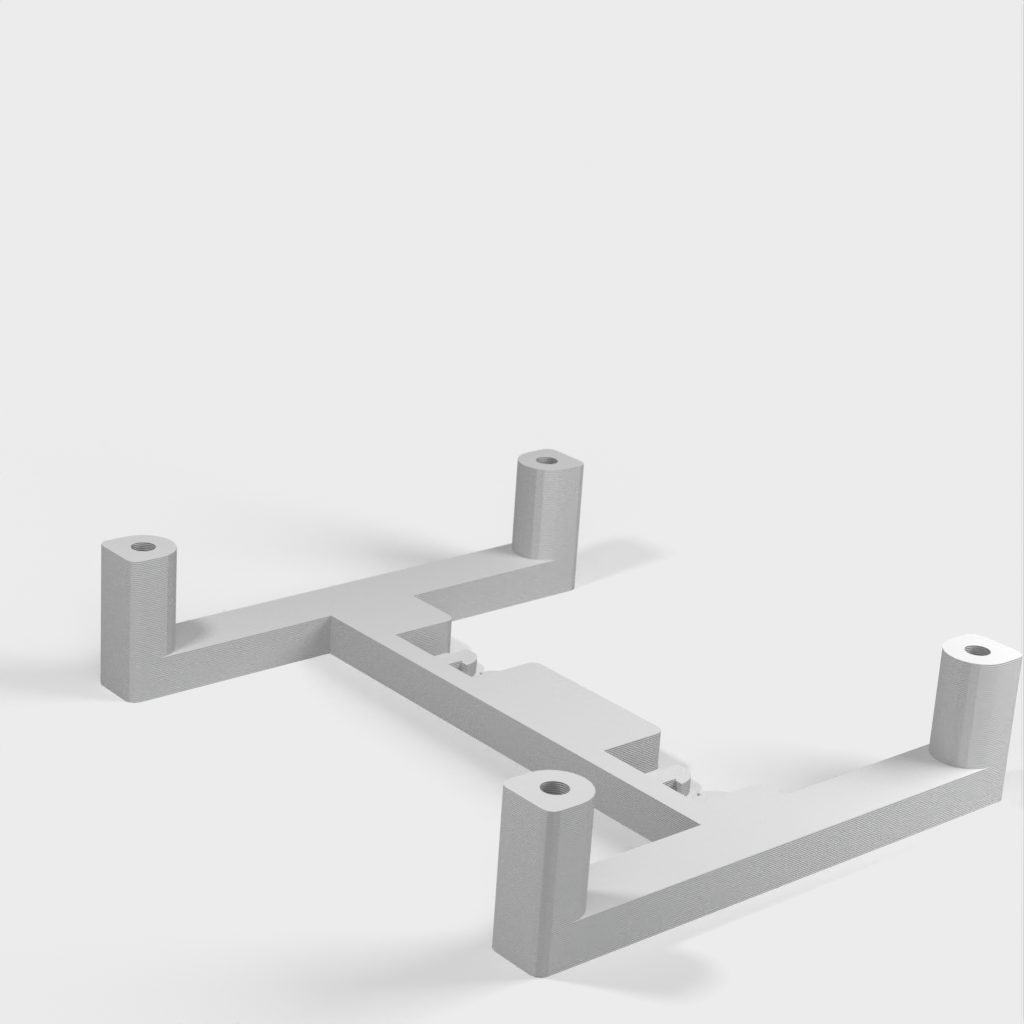

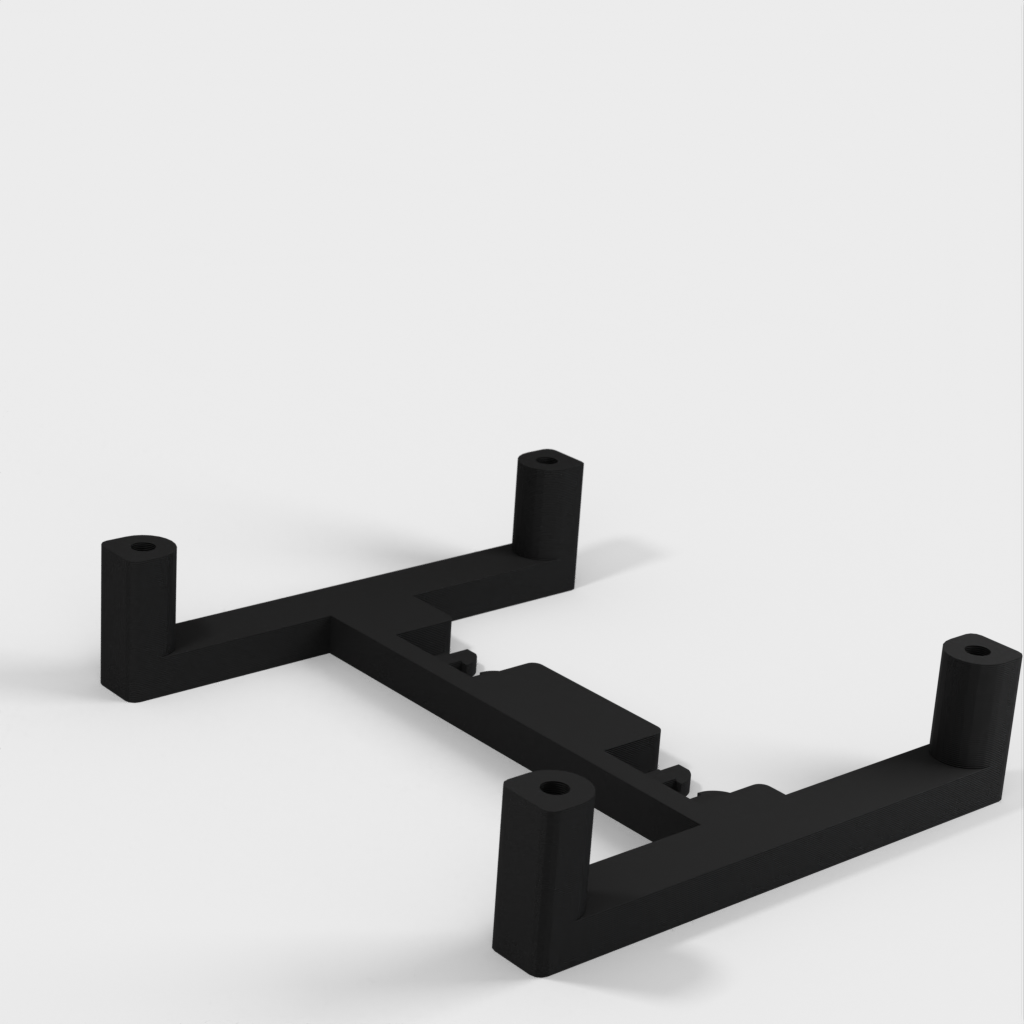

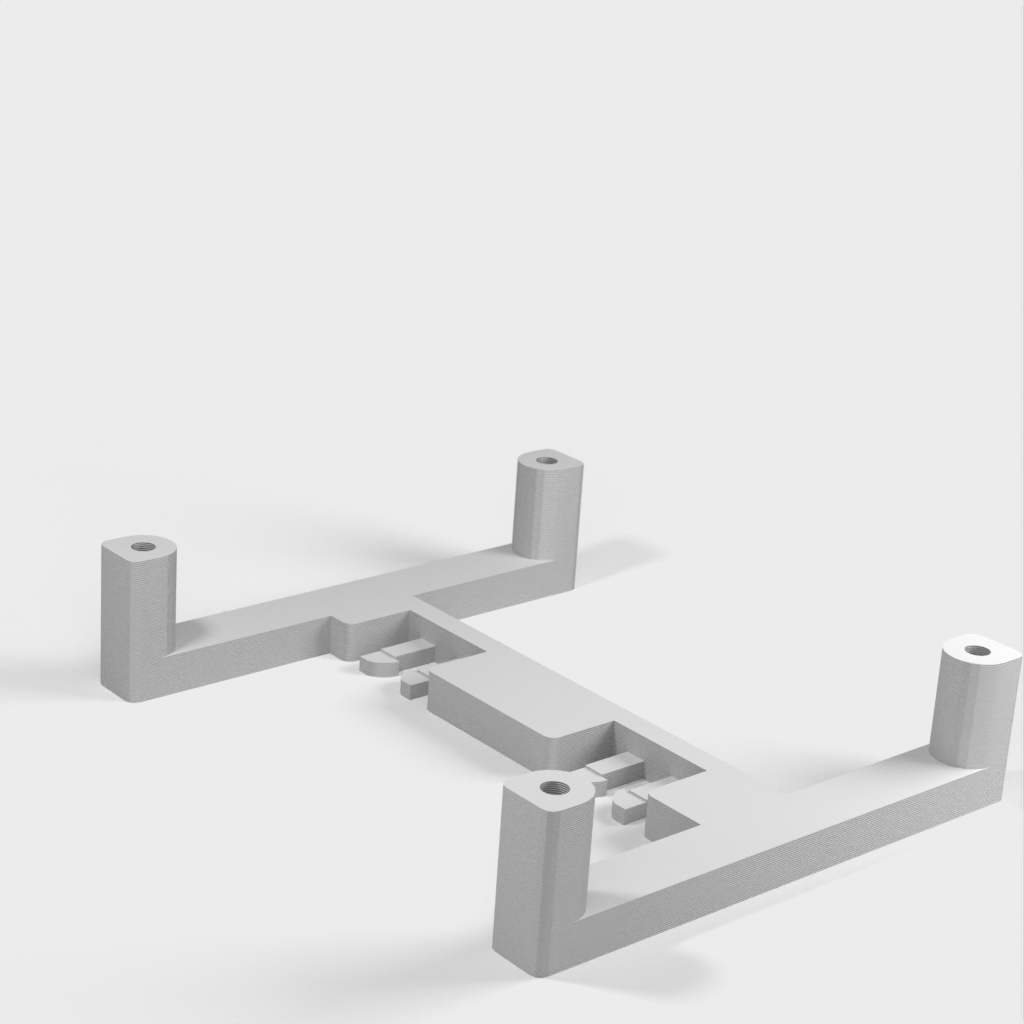

• Una con clip da agganciare alla versione del mio supporto Cap Rail con dentellatura
.

Fare i fori con le frese da taglio M2.6 prima di montare il Pi su di esso.

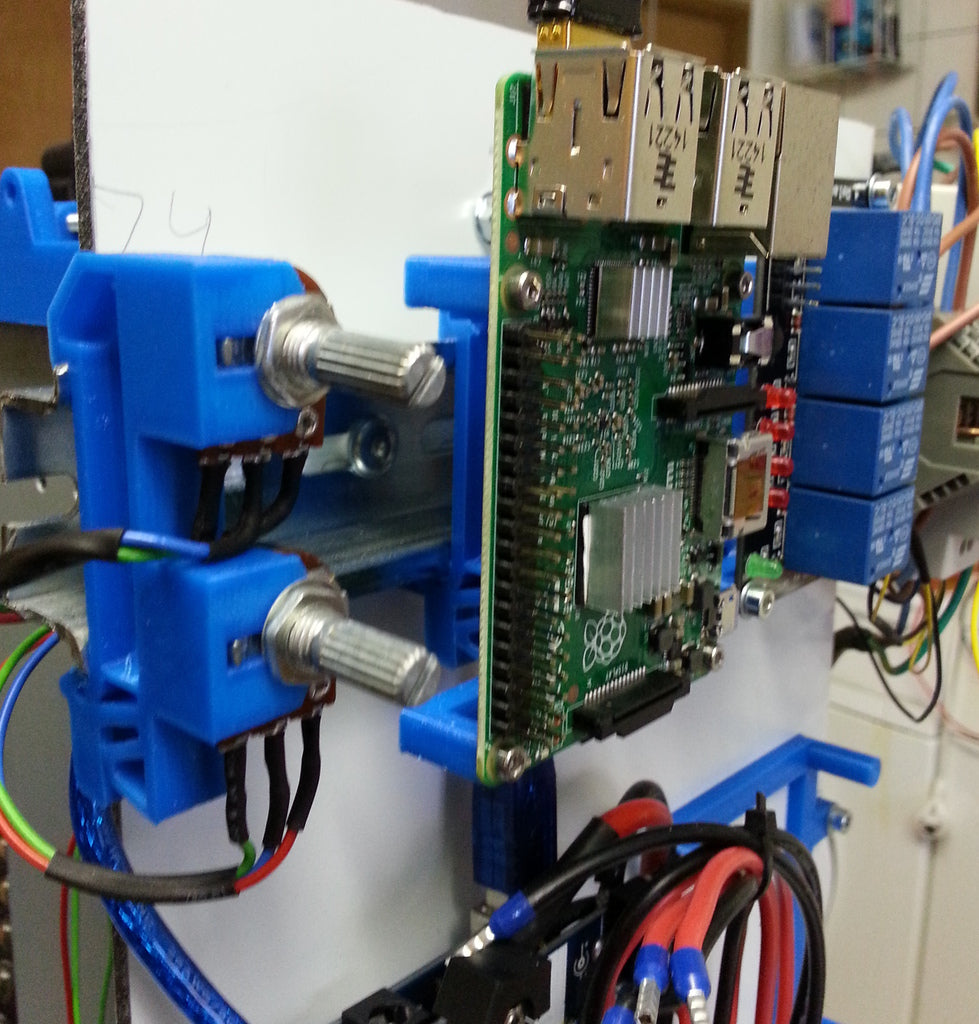

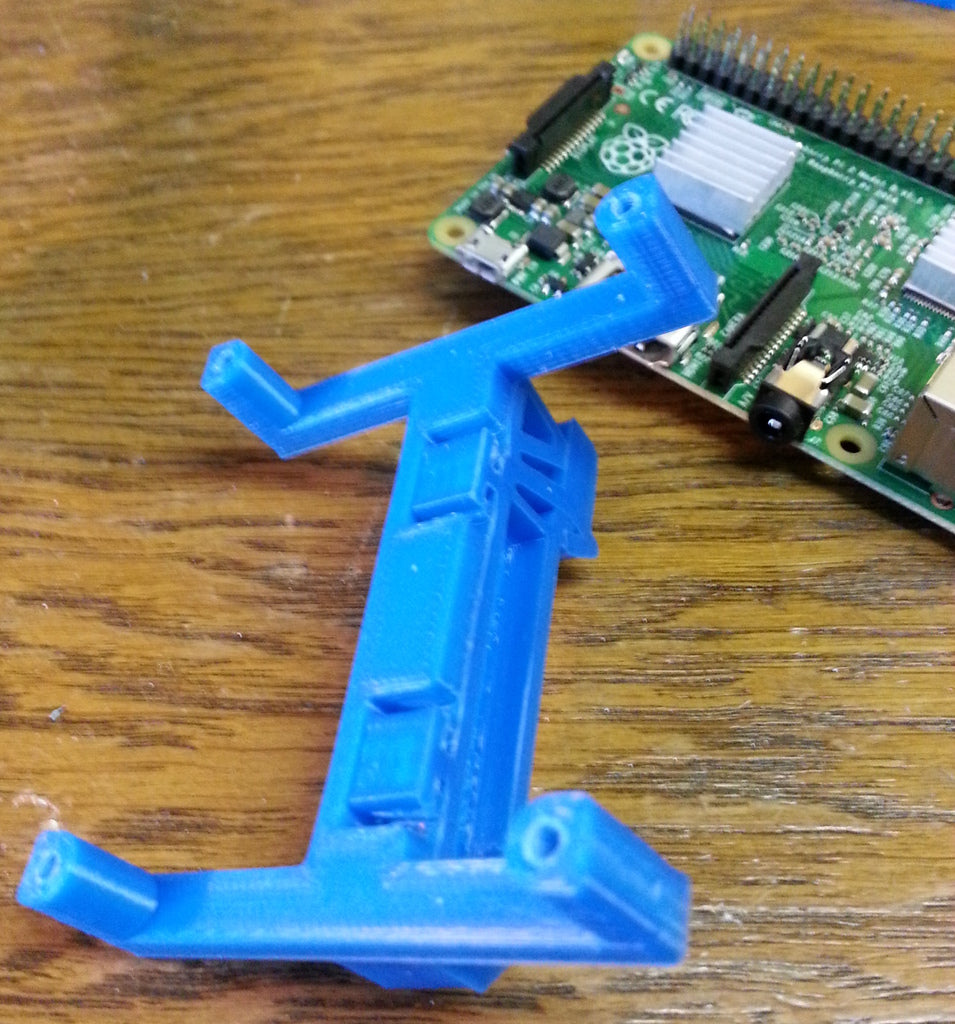

Suggerimento: le clip si incastrano molto bene nelle tacche della piastra di montaggio Cap Rail. Ho piegato le clip con un po' di attenzione prima di mettere insieme questi due elementi. È necessario usare una certa forza per farli scattare insieme. Ma il PLA che ho usato per la stampa era abbastanza flessibile. Una volta che è stato incastrato, non è progettato per essere smontato di nuovo.
